真空隔離閘板閥

您現在所在位置：大田閥門 >> 閘閥

概述

ZKZ944 H-10C、16C-25-40-1
ZKZ44 Y-10I、16I、25I、40I、64I
真空隔離閘閥連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。該閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。

主要結構特點及用途

真空隔離閘閥主體采用鑄鍛結構，具有平行雙密封副半強制雙向密封，密封面到位運動和楔形塊楔緊無能運動分步作用實現零泄漏。
密封面運動摩擦力小、啟閉輕便，而且密封面磨損自動補償功能。
結構簡單、緊湊、檢修方便、使用壽命長。
閥蓋填料室設有真空密封結構，具有自脹壓緊作用，并且各接合面采用高強膨脹材料密封，使系統與大氣安全隔離，具有很好的系統氣密性。
真空隔離閘閥連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種

真空隔離閘閥適用于工作溫度≤425℃≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。

使用范圍

產品類型	適用介質	適用溫度
ZKZ44H ZKZ944H-C型	水、蒸汽、空氣	≤425
ZKZ44H ZKZ944H -I型	水、蒸汽、空氣	≤550

真空隔離閘板閥

ZKZ944 H-10C、16C-25-40-100
ZKZ44 Y-10I、16I、25I、40I、64I

主要零件材料

零件名稱	閥體、閥蓋	閥桿	閘板	密封面	閥桿螺母	填料	緊固件
ZKZ44H ZKZ944H -C型	WCB	2Cr13	25	H：合金鋼	鋁青銅	膨脹復合石墨	優質碳鋼
ZKZ44H ZKZ944H -I型	鉻鉬鋼	20Cr1Mo1VA	12Cr1Mo1VA	Y：硬質合金	鋁青銅	膨脹復合石墨	鉻鉬鋼

試驗壓力

公稱壓力 PN（MPa）	試驗壓力（MPa）
公稱壓力 PN（MPa）	殼體強度試驗	上密封試驗	密封試驗
1.0	1.5	1.1	1.1
1.6	2.4	1.8	1.8
2.5	3.8	2.8	2.8
4.0	6.0	4.4	4.4
6.4	9.6	7.0	7.0
10.0	15.0	11.0	11.0

真空隔離閘板閥試驗壓力

真空隔離閘板閥

ZKZ44H-16C、16C、25、64、100
ZKZ44Y-10I、16I、25I、40I、64I、100I

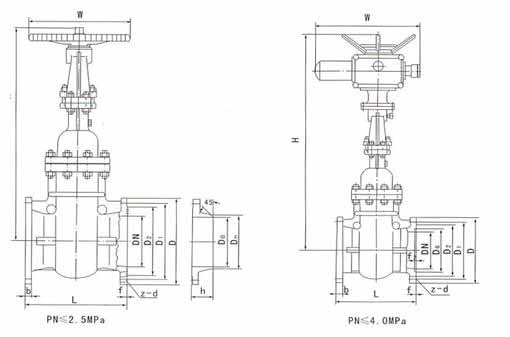

真空隔離閘板閥主要尺寸及重量

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	主要外形尺寸及連接尺寸									閥門重量	附法蘭尺寸			重量
公稱壓力 PN（MPa）	公稱通徑 DN（mm）	L	H	D	D1	D2	b	f	Z-d	W	閥門重量	h	Do	Dn	重量
ZKZ44H Y1.0C	50	250	345	160	125	100	16	3	4-18	250	28	45	49	58	2.4
	65	270	395	180	145	120	18	3	4-18	250	40	48	64	75	3.2
	80	280	425	195	160	135	20	3	4-18	2300	55	50	78	97	3.8
	100	300	510	215	180	155	20	3	8-18	300	72	52	96	110	4.6
	125	325	570	245	210	185	22	3	8-18	350	106	60	120	136	7
	150	350	725	280	240	210	24	3	8-18	350	146	60	145	163	9
	200	400	820	335	295	265	26	3	8-18	400	220	62	201	223	12
	250	450	890	390	350	320	28	3	12-23	400	315	65	253	278	18
	300	500	1070	440	400	368	28	3	12-23	450	398	65	303	330	20
	350	550	1320	500	460	428	30	4	16-23	550	530	65	351	382	24
	400	600	1450	565	515	482	32	4	16-25	550	690	65	398	432	29
	450	650	1560	615	565	532	32	4	20-25	600	870	70	460	485	34
	500	700	1720	670	620	585	34	4	20-25	650	1080	78	550	535	41
	600	800	1880	780	725	685	36	5	20-30	700	1550	90	600	636	53
	700	900	2085	895	840	800	40	5	24-30	750	1950	90	690	726	70
	800	1000	2590	1010	950	905	44	5	24-34	800	2500	106	790	826	94
ZKZ44H Y1.6C	50	250	345	160	125	100	16	3	4-18	250	28	48	49	58	2.5
	65	270	395	180	145	120	18	3	4-18	250	40	50	64	75	3.4
	80	280	425	195	160	135	20	3	8-18	300	58	52	78	91	4.4
	100	300	510	215	180	155	20	3	8-18	300	75	52	96	110	5.2
	125	325	570	245	210	185	22	3	8-18	350	110	60	120	136	7
	150	350	725	280	240	210	24	3	8-23	350	150	60	145	163	9
	200	400	820	335	295	265	26	3	12-23	400	223	62	201	223	12
	250	450	890	405	355	320	30	3	12-25	450	326	68	253	278	19
	300	500	1070	460	410	375	30	3	12-15	550	432	70	303	330	25
	350	550	1320	520	470	425	34	4	16-25	600	572	78	351	382	33
	400	600	1450	580	525	485	36	4	16-30	650	740	90	398	432	43
	450	650	1560	640	585	545	40	4	20-30	700	955	95	450	485	54
	500	700	1720	705	650	608	44	4	20-34	750	1195	98	500	535	72
	600	800	1880	840	770	718	48	5	20-41	800	1455	105	600	636	91
	700	900	2085	910	840	788	50	5	24-41	850	2110	110	690	726	103
	800	1000	2590	1020	950	898	52	5	24-41	950	2630	115	790	826	126

真空隔離閘板閥

ZKZ44H-10C、16C、25、40、64、100
ZKZ44Y-10I、16I、25I、40I、64I、100I

真空隔離閘板閥主要尺寸及重量

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	主要外形尺寸及連接尺寸									閥門重量	附法蘭尺寸			重量
公稱壓力 PN（MPa）	公稱通徑 DN（mm）	L	H	D	D1	D2	b	f	Z-d	W	閥門重量	h	D0	Dn	重量
ZKZ44H Y2.5	50	250	345	160	125	100	20	3	4-18	250	30	48	49	64	2.9
	65	270	395	180	145	120	22	3	8-18	250	43	52	66	82	3.8
	80	280	425	195	160	135	22	3	8-18	300	60	55	78	95	4.8
	100	300	510	230	190	160	24	3	8-23	300	79	62	100	117	7
	125	325	570	270	220	188	28	3	8-25	350	114	68	125	144	10
	150	350	725	300	250	218	30	3	8-25	350	157	72	151	172	13
	200	400	820	360	310	278	34	3	12-25	400	243	60	201	223	19
	250	450	890	425	370	332	36	3	12-30	450	345	85	253	278	23
	300	500	1070	483	430	390	40	4	16-30	550	455	92	303	330	35
	350	550	1320	550	490	448	44	4	16-34	650	615	98	351	382	54
	400	600	1450	610	550	505	48	4	16-34	700	794	115	398	432	68
	450	650	1560	660	600	555	50	4	20-34	750	1018	115	450	483	85
	500	700	1720	730	660	610	52	4	20-41	800	1250	120	498	535	95
	600	800	1880	840	770	718	56	5	20-41	850	1528	130	598	636	128
	700	900	2085	955	875	815	60	5	24-48	900	2265	140	688	726	175
	800	1000	2590	1070	990	930	64	5	24-48	1000	2847	150	788	826	230

真空隔離閘板閥主要尺寸及重量

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	主要外形尺寸及連接尺寸											閥門重量	附法蘭尺寸			重量
公稱壓力 PN（MPa）	公稱通徑 DN（mm）	L	H	D	D1	D2	b	f	D6	f2	Z-d	W	閥門重量	h	D0	Dn	重量
ZKZ44H Y 4.0	50	250	345	160	125	100	20	3	88	4	4-18	300	35	48	48	64	3
	65	270	395	180	145	120	22	3	110	4	8-18	300	49	52	66	82	4
	80	280	425	195	160	135	22	3	121	4	8-18	350	65	58	78	95	5.3
	100	300	510	230	190	160	24	3	150	4.5	8-23	350	87	68	100	117	7.8
	125	325	570	270	220	188	28	3	176	4.5	8-25	400	124	68	125	144	11
	150	350	725	300	250	218	30	3	204	4.5	8-25	400	172	72	151	172	14
	200	400	820	375	320	282	38	3	260	4.5	12-30	450	275	88	199	223	26
	250	450	890	456	385	345	42	3	313	4.5	12-34	550	392	102	251	278	38
	300	500	1070	510	450	408	46	4	364	4.5	16-34	650	515	116	301	330	54
	350	550	1320	570	510	465	52	4	422	5	16-34	750	684	120	349	382	68
	400	600	1450	655	585	535	58	4	474	5	16-41	850	902	142	396	432

真空隔離閘板閥

ZKZ44H-10C、16C、25、40、64、100
ZKZ44Y-10CI、16CI、25I、40I、64I、100I

真空隔離閘板閥主要尺寸及重量

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	主要外形尺寸及連接尺寸											閥門重量	附法蘭尺寸			重量
公稱壓力 PN（MPa）	公稱通徑 DN（mm）	L	H	D	D1	D2	b	f	D6	f2	z-d	W	閥門重量	h	Do	Dn	重量
ZKZ44H Y6.4	50	250	350	175	135	105	26	3	88	4	4-23	300	43	70	48	64	4.7
	65	280	405	200	160	130	28	3	110	4	8-23	300	60	75	65	82	6.5
	80	310	435	210	170	140	30	3	121	4	8-23	350	78	75	76	95	7.6
	100	350	515	250	200	168	32	3	150	4.5	8-25	400	100	88	98	117	12
	125	400	580	295	240	202	36	3	176	4.5	8-30	400	140	98	128	150	18
	150	450	735	340	280	240	38	3	204	4.5	8-34	450	204	110	149	172	26
	200	550	835	405	345	300	44	3	260	4.5	12-34	550	317	116	197	223	39
	250	650	905	470	400	352	48	3	313	4.5	12-41	650	475	122	245	278	54
	300	750	1080	530	460	412	54	4	364	4.5	16-41	750	630	136	293	330	72
	350	850	1340	595	525	475	60	4	422	5	16-41	800	850	154	341	382	105
	400	950	1460	670	585	525	66	4	474	5	16-48	900	1096	170	386	432	145
ZKZ44H Y10.0	50	250	350	195	145	112	28	3	88	4	4-25	300	48	72	48	64	6.5
	65	280	405	220	170	138	32	3	110	4	8-25	300	68	84	63	82	9.3
	80	310	435	230	180	148	34	3	121	4	8-25	350	89	90	74	95	10.8
	100	350	515	265	210	172	38	3	150	4.5	8-30	400	112	100	97	117	16
	125	400	580	310	250	210	42	3	176	4.5	8-34	400	156	115	124	150	25
	150	450	735	350	290	250	46	3	204	4.5	12-34	450	220	130	144	172	35
	200	550	835	430	360	312	54	3	260	4.5	12-41	550	352	145	189	223	58
	250	650	905	500	430	382	60	3	313	4.5	12-41	650	535	170	235	278	89
	300	750	1080	585	500	442	70	4	364	4.5	16-48	750	730	195	281	330	132
	350	850	1340	655	560	498	76	4	422	5	16-54	850	995	210	333	380	178
	400	950	1460	715	620	558	80	4	474	5	16-54	950	1265	220	376	432	224

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的真空隔離閘板閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
