概述

Z960高溫高壓電站閘閥也稱電站專用閥門，主要適用于火力電站各種系統的管路上，切斷或接通管路介質。高壓電站閘閥適用介質：水、蒸氣等非腐蝕性介質。高壓電站閘閥與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。高溫高壓電站閘閥在管道中一般應當水平安裝。

執行標準

制造與驗收技術條件按日本火力發電用閥門標準E101和JB/T3595-93的規定。
結構長度按E101的規定或按用戶提供尺寸。
焊接坡口按電力工業管理標準78DG的規定或按用用戶提供尺寸。

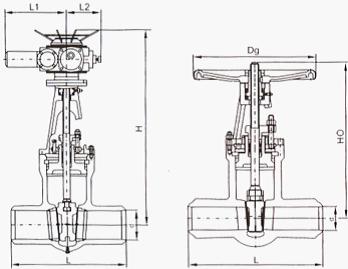

Z960高溫高壓電站閘閥結構圖

結構優勢與特點

Z960高溫高壓電站閘閥采用先進流道等徑直通結構，極大降低了流阻系數與能量的損耗，顯著提高了閥門使用壽命和性能。
閥門中腔采用壓力自緊式密封結構、密封性能好。支管兩端為焊接結構。
閥板與閥座密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好。
閥桿經調質和表面氮化外理，具有良好的抗腐蝕性和抗擦傷性。
啟閉件的結構可根據用戶要求設計成單板、雙板、平行雙板等不同形式。

性能規范

型號	公稱壓 PN（MPa）	試驗壓力（MPa）		工作壓力（MPa）	工作溫度（℃）	適用介質
型號	公稱壓 PN（MPa）	強度試驗	密封試驗/上密封試驗	工作壓力（MPa）	工作溫度（℃）	適用介質
Z960 2Y-250	25	37.5	27.5	25	≤425	水、蒸汽
Z960Y-320	32	48.0	36.0	32	≤425	水、蒸汽
Z960Y-P54100	P5410	30.0	22.0		≤540	蒸汽
Z96Y-P55140	P5514	37.5	27.5		≤550
Z960Y-P54170	P5517	48.0	36.0		≤540
Z960Y-P57170	P5717	61.8	41.2		≤570

主要零件材料

零件名稱	材料牌號
閥體	WCB	WC6、ZG20crmov	WC9\ZG15crlmolv
閘板	WCB	WC6、ZG20crmov	WC9\ZG15crlmolv
閥蓋	25	12Cr1Mo1VA
閥桿	1Cr17Ni12	20Cr1Mo1VA
閥座	25	12Cr1Mo1VA
密封環	S軟鋼（增強柔性石墨）	S軟鋼（增強柔性石墨）	S軟鋼（增強柔性石墨）
填料	增強柔性石墨
支架	WCB	WCB或WC6
閥桿螺母		45（ZCuZn25A16Fe3Mn3）
四開環	1Cr13	20Cr1Mo1VA

根據用戶要求可提供氣動、液動和齒輪傳動閘閥產品。

主要尺寸及重量

公稱通徑DN（mm）	主要外形及連接尺寸（mm）						電動裝置
公稱通徑DN（mm）	d	L	H	Ho	L1	L2	電動裝置
Z960 2Y-200
50	50	250	720	408	371	219	DZW20
65	67	400	895	620	371	219	DZW30
80	80	470	950	635	371	219	DZW30
100	101	550	1000	650	515	219	DZW45
125	138	600	1090	720	515	295	DZW60
150	164	600	1260	728	540	295	DZW90
175	187	750	1330	885	540	290	DZW90
200	204	800	1450	1002	540	290	DZW90
225	243	850	1590	1138	540	290	DZW120
250	275	900	1710	1116	565	290	DZW180
275	298	1047	1988	1390	565	305	DZW250
300	321	1194	2265	1665	565	305	DZW250
325	340	1245	2414	1800	770	400	DZW350
350	357	1250	2536	1936	770	400	DZW500
375	386	1317	2665	2066	770	400	DZW500
400	416	1384	3195	2100	794	266	DZW800
425	434	1400	3085	2190	794	266	DZW800
450	460	1346	3370	2280	794	266	DZW1000
500	517	1473	3580	2485	794	266	DZW1000
Z960 2Y-250
50	50	250	720	408	371	219	DZW20
65	67	400	895	620	371	219	DZW30
80	80	470	950	635	515	295	DZW45
100	101	550	1000	650	515	295	DZW60
125	136	600	1090	720	540	290	DZW90
150	158	600	1260	728	540	290	DZW90
175	179	750	1330	885	540	290	DZW120
200	196	800	1450	1002	540	290	DZW120
225	221	850	1590	1138	565	305	DZW180
250	265	900	1710	1116	565	305	DZW250
275	284	1047	1988	1390	565	305	DZW250
300	307	1194	2265	1662	770	400	DZW350
325	328	1245	2415	1800	770	400	DZW500
350	346	1250	2536	1936	794	266	DZW800

注：1、焊接口“d”尺寸可根據用戶要求制造。

主要尺寸及重量

公稱通徑DN（mm）	主要外形及連接尺寸（mm）						電動裝置
公稱通徑DN（mm）	d	L	H	Ho	L1	L2	電動裝置
375	369	1300	3181	2086	794	266	DZW800
Z960 2Y-320
100	101	550	100	650	515	295	DZW60
125	124	600	1090	720	540	290	DZW90
150	146	600	1260	728	540	290	DZW90
175	169	750	1330	885	540	290	DZW120
200	203	800	1450	1002	540	290	DZW120
225	201	850	1590	1138	565	305	DZW180
250	255	900	1710	1116	565	305	DZW250
275	280	1047	1988	1390	565	305	DZW250
300	306	1194	2265	1665	770	400	DZW350
325	330	1245	2415	1800	770	400	DZW500
Z960 2Y-P54100
50	50	250	720	408	371	219	DZW20
65	67	400	895	62	371	219	DZW30
80	80	470	950	635	371	295	DZW35
100	101	550	1000	650	515	295	DZW45
125	138	600	1090	720	515	295	DZW60
150	164	600	1260	728	540	290	DZW90
175	187	750	1330	885	540	290	DZW90
200	204	800	1450	1002	540	290	DZW90
225	232	850	1590	1128	540	290	DZW120
250	277	900	1710	1116	565	305	DZW180
275	298	1047	1988	1390	565	305	DZW180
300	321	1194	2265	1665	565	305	DZW250
325	340	1245	2414	1800	770	400	DZW350
350	357	1250	2536	1936	770	400	DZW500
375	386	1317	2665	2066	770	400	DZW500
400	416	1384	3195	2100	794	266	DZW800
425	434	1400	3285	2190	794	266	DZW800
450	460	1346	3370	2280	794	266	DZW1000
500	512	1473	3580	2485	794	266	DZW1000
Z960 2Y-P54170
50	50	250	720	408	371	219	DZW20
65	57	400	895	620	371	219	DZW30
80	80	470	950	635	515	295	DZW45
100	101	550	1000	650	515	295	DZW60
125	124	600	1090	720	540	290	DZW90
150	146	600	1260	728	540	290	DZW90
175	169	750	1330	885	540	290	DZW120

主要尺寸及重量

公稱通徑 DN（mm）	主要外型連接尺寸						電動裝置
公稱通徑 DN（mm）	d	L	H	Ho	L1	L2	電動裝置
200	203	800	1450	1002	540	290	DZW120
225	207	850	1590	1138	565	305	DZW180
250	255	900	1710	1116	565	305	DZW250
275	280	1047	1988	1390	565	305	DZW250
300	306	1194	2265	1665	770	400	DZW350
325	330	1245	2415	1800	770	400	DZW500
350	353	1250	2536	1936	794	266	DZW800
375	378	1317	2665	2066	794	266	DZW800
Z960 2Y-P55140V
50	50	250	720	408	371	219	DZW20
65	67	400	895	620	371	219	DZW30
80	80	470	950	635	515	295	DZW45
100	101	550	1000	650	515	295	DZW60
125	136	600	1090	720	540	290	DZW90
150	158	600	1260	728	540	290	DZW90
175	179	752	1330	885	540	290	DZW120
200	196	800	1450	1002	540	290	DZW120
225	221	850	1590	1138	565	305	DZW180
250	265	900	1710	1116	565	305	DZW250
275	284	1047	1988	1390	565	305	DZW250
300	307	1194	2265	1665	770	400	DZW350
325	328	1245	2415	1800	770	400	DZW500
350	346	1250	2535	1936	794	266	DZW800
375	369	1317	2665	2066	794	266	DZW800
Z960 2Y-P55170
50	50	250	720	408	371	219	DZW20
65	67	400	895	620	371	219	DZW30
80	80	470	950	635	515	295	DZW45
100	101	550	1000	650	515	295	DZW60
125	124	600	1090	720	540	290	DZW90
150	146	600	1260	728	540	290	DZW90
175	169	750	1330	885	540	290	DZW120
200	190	800	1450	1002	540	305	DZW120
225	201	850	1590	1138	565	305	DZW180
250	255	900	1710	1116	565	305	DZW250
275	258	1041	1988	1390	565	305	DZW250
300	306	1194	2265	1665	770	400	DZW350
325	310	1245	2415	1800	770	400	DZW500
350	353	1250	2536	1936	794	266	DZW800
375	356	1317	2665	2066	794	266	DZW800

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Z960高溫高壓電站閘閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
